Ll型腰轮流量计说明书下载

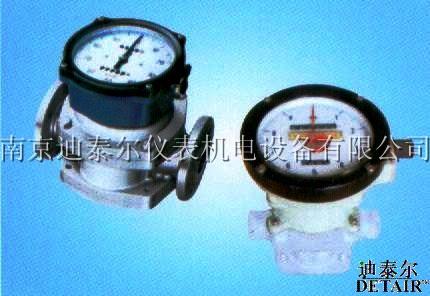

Ll型腰轮流量计设计新颖，外形美观。具有重量轻、精度高，安装使用方便等特点。是容积式流量计的典型产品之一。广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。
■主要技术性能 本产品执行中华人民共和国专业标准JB/T9242-1999 1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.0 2、工作温度（℃）：-10℃～60℃ 3、介质粘度（mPa.s）：0.6～150 4、精确度等级：0.5 0.2
LL型腰轮流量计是一种容积式流量测量仪表，用以测量封闭管中流体的体积流量。
就地显示累积流量，并有远传输出接口，与相应的光电式电脉冲转换器和流量积算仪配套，可进行远程测量，显示和控制。
精度高，重复性好，范围度大，对流量计前后直管段要求不高。
适用较高粘度流体，流体粘度变化对示值影响较小。
适用无腐蚀性能的流体，如原油，石油制品
(柴油，润滑油等)。
本产品标准号：Q/YXBM 368-2000
本产品执行检定规程：JJG667-97液体容积式流量计检定规程
□工作原理
当被测液体流经计量腔时，流量计的进口端形成一个差压，在此压力推动下，使腰轮旋转，同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮交换驱动旋转，由于计量腔的容积是一个固定值，所以，被测液体的流量与腰轮转数成正比，并通过一定的传动比的变速机构传给计数器，计数器的累计值即是被测液体在某段时间内的体积流量。
公称
通径
DN(mm) |
最大
流量
m^3/h |
基本误差限（%） |
介质温度
°c |
远传输出
轴转速
m^3/r |
公称压力MPa |
最大压力损失
MPa |
粘度范围mPa·s |
范围度
5：1 |
范围度
10：1 |
| 15 |
2.5 |
±0.2 |
±0.5 |
0～120 |
0.001 |
6.3 |
＜0.04 |
3～5000 |
| 25 |
6 |
| 40 |
16 |
| 50 |
25 |
0.01 |
1.6
2.5
4.0
6.3 |
| 80 |
60 |
| 100 |
100 |
| 150 |
250 |
0.1 |
| 200 |
400 |
| 250 |
600 |
| 300 |
1000 |
注：温度大于120℃，需特殊订货
