一、概述
LUGB 系列应力式涡街流量传感器是基于“卡门涡街”原理，利用应力检测方式，以压电晶体作为检测敏感元件并使检测元件与旋涡发生体分离的一种新型流体振荡型流量传感器。该传感器具有无运动零部件，测量范围度大，运行可靠，测量精度高，介质适应性广泛，压力损失小，检定周期长，结构简单，安装维护方便，可远距离传输信号等显著优点，给用户使用带来了极大的方便。可广泛地应用于石化、冶金、纺织、医药、机械、供热、供水、热电、科研等各行业的各种液体、气体、蒸汽等单相流体的工艺计量和节能管理，倍受各界用户的重视和好评。
二、基本原理

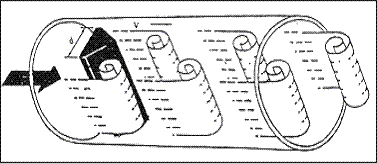

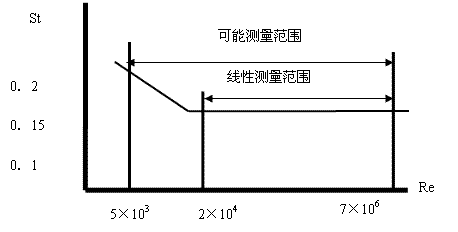

2 . 1 应力式涡街流量传感器是基于“卡门祸街，，原理而研制的流体振荡型流量传感器。传感器表体由一个与管道通径相同的壳体和一个断面为等腰三角形的旋涡发生体及检测探头构成。检测探头体置于旋涡发生体后测；当流体流经三角柱时在其后方两侧交替产生两列旋涡，其旋祸的分离频率 f 与流体的流速 v 成正比，与旋涡发生体的迎流面宽度 d 成比。
三、工况下的体积流量范围表
| 传感器型号 |
流量范围m3/h |
| LUGB-2 |
液体 |
气体 |
蒸汽 |
| 01 |
1～10 |
5～40 |
8～80 |
| 02 |
1.6～16 |
8～80 |
10～120 |
| 04 |
2～30 |
20～250 |
30～300 |
| 05 |
3～50 |
30～400 |
40～450 |
| 06 |
6～100 |
50～800 |
80～100 |
| 08 |
8～130 |
80～100 |
100～1200 |
| 10 |
15～200 |
120～1500 |
150～2000 |
| 12 |
25～300 |
180～2500 |
250～3000 |
| 15 |
40～450 |
250～3500 |
350～4500 |
| 20 |
60～800 |
450～6500 |
600～7500 |
| 25 |
100～1200 |
600～8000 |
1000～12000 |
| 30 |
200～2000 |
1000～12000 |
1400～18000 |
四、主要技术参数
| 适应介质 |
高、中、低压液体、气体、饱和过热蒸汽、天然气、煤制气、化工液体，轻质油品等单相流体 |
| 规格系列（通径） |
20 , 25 , 40 , 50 , 65 , 80 , 100 , 125 , 150 , 200 , 250 , 300 |
| 公称压力（ M pa ) |
≤2.5 |
| 准确度（级） |
1.5 , 2.5 , |
| 重复性％ |
≤准确度等级值 |
| 流量范围度 |
1 : 8 --1 : 20 |
| 压损系数 Cd |
≤2.4 |
| 被测介质温度 ℃ |
-40 -250 ℃ -40 ℃ -350 ℃ |
| 输出信号 |
电压脉冲，低电平≤2v ，高电平≥ 6V |
| 4 一 20mA 标准电流信号 |
| 供电电源 |
12 土 4VDC ，锂电池（ 3 , 6V ) |
| 环境条件 |
温度-10～55℃ 相对湿度 5 ％～90 ％大气压力 86 ～106kPa |
| 管道振动加速度 |
≤200 x 10 -2m / 52 |

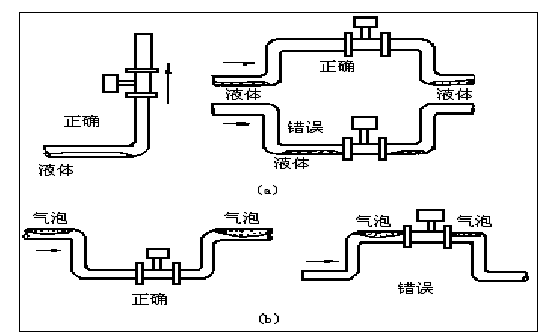

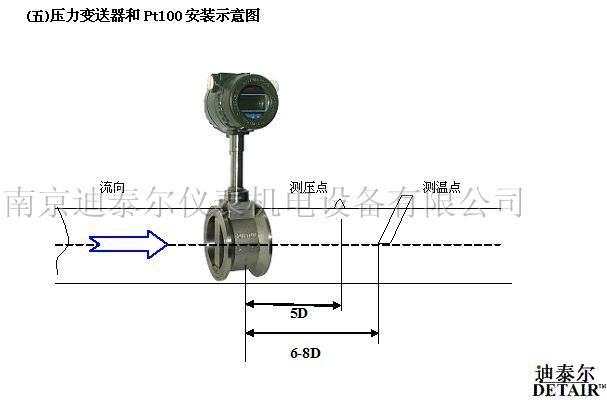

五、应正确使用仪表 传感器是有一定使用范围的，请在安装前确认所购的传感器是否符合您的工作状况，（流量、压力、温度）。 打开包装后，请尽快安装，以免影响放大器性能和金属部件受到腐蚀等，在储存已经使用过的传感器时，必将传感器完全清洗。 传感器避免安装在温度变化很大的场所和受到设备的热辐射，若必须安装时，须有隔热通风的措施。 传感器的安装点应避免受到机械振动和碰撞冲击，若传感器安装在振动较大的管道时，须在安装传感器旁将管道固定。 安装传感器的管道要符合本手册规定的前后直管段，否则会影响传感器的测量精度，严重时全损坏传感器。 安装传感器时在电焊法兰或管道过程中，传感器须不在管道上，以免损坏传感器的电子放大电路。 每次打开阀门时，要非常缓慢地，打开时间不小于 2min . 传感器可以安装在水平或垂直管道上，若安装在垂直管道上，被测介质是液体时须自下往上流动。 传感器避免安装在阀门出口较近处，否则阀门的开关会影响传感器寿命，严重时会损坏传感器，为方便维修应安装旁通管道，特别是某些生产过程不能中间停止流体的场合。 传感器最好安装在室内，必须安装在室外时，须有防潮和防晒措施。安装分体式传感器时，要注意传感器和放大器的距离不能超过 lm ，同时要遵循单点接地原则，否则会引起干扰。 用户必须遵循本使用手册指令和警告，以保证仪表的正确和安全使用。

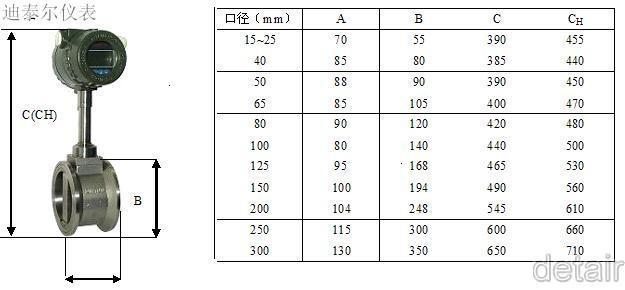

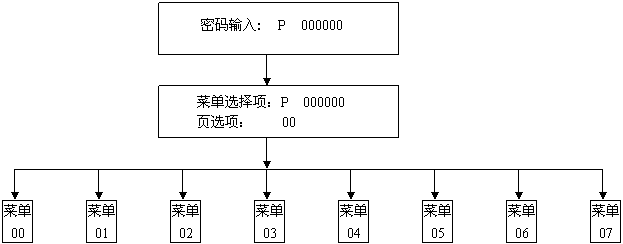

智能涡街流量计传感器主要技术参数：
·测量流体：饱和蒸汽、过热蒸汽、压缩空气等一般气体、液体；
·精 度：液体1.0级，气体1.5级；
·重复性 ：液体0.33%，气体0.5%；
·测量范围：气体7m/s～40m/s；液体：0.7m/s～7m/s；
·额定压力：1.6MPa、2.5MPa、4.0MPa；
·流体温度：-40℃～250℃（普通型），100℃～350℃（高温型）；
·表体材质：304不锈钢；
·工作电源：24VDC（或12VDC），锂电池；
·输出信号：脉冲信号（低电平≤1V，高电平≥4V）；4mA～20mA，或RS485；
·防护等级：IP65；
·电气接口：M20×1.5；
·防爆型式：普通非防爆型，隔爆型（可选）；
·环境温度：-35℃～60℃（无LCD）；-5℃～60℃（带LCD）
·相对湿度：5～95%
不适用涡街流量计的场合
1：液体混合较多的气泡和固体杂质气体或蒸汽含较多的液体或固体杂质 2：流量计安装管道的振幅大于2g（可在流量计两端加支撑，以减少振动） 3：粘度太大的介质（如原油，低温柴油等）最小流速（m/s）=5*粘度（ cast）/流量计口径（ mm） 4:工况密度小于0.5kg/m3的流体（如低压煤气和氢气） 5:温度大于450℃，压力大于6Mpa 6:口径小于15mm，或口径大于400mm
LUGB-21智能涡街流量计选型表：
|
