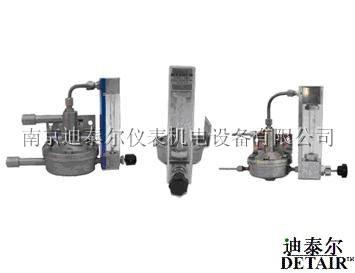

TZLM-01型自力式流量调节器

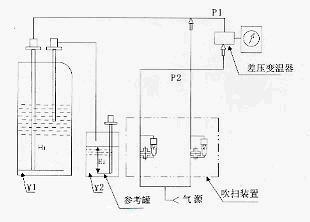

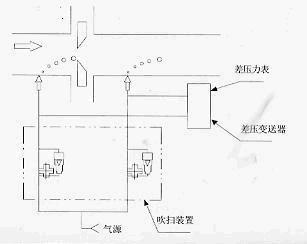

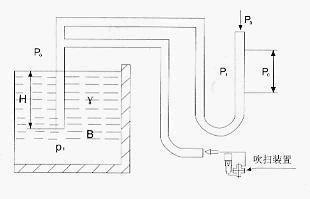

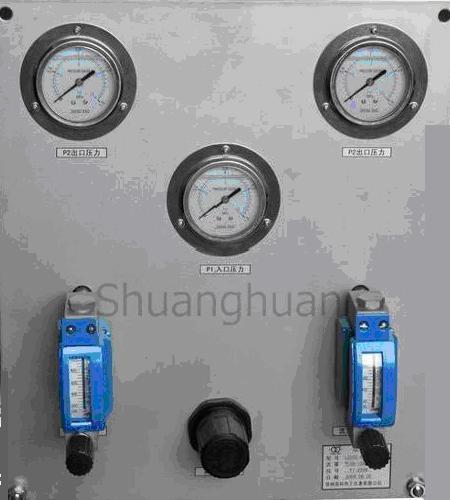

该产品是由调节器和玻璃转子流量计构成一体的流量调节仪表，它无需外界提供动能，依靠流体本身的能量，使被测流体压力稳定，从而实现流量控制和测量。可广泛应用于被测流体压力有较大变化的场合。

1. 主要技术参数

(1) 控制和测量范围 :

水 (20 ℃ ) 0.15 ～ 160L/h

空气 (1.013 × 10 5 Pa,20 ℃ ) 3 ～ 1600L/h

(2) 范围度 :10:1

(3) 准确度等级 :2.5;4

(4) 调节性能 : 输入压力变化± 10%, 输出流量变化小于± 1%

(5) 工作条件 : 温度 0 ～ 60 ℃，相对湿度 <80%

2. 型号规格见表 1

表 1

型号	测量流体	控制和测量 范围	准确度 等级	允许被测流体状况 尺寸 mm
				温度 ℃	压力 MPa	A	B	C	D
TZLM-01-Q1	气体	0.05 ～ 0.5L/min 0.1 ～ 1L/min 0.15 ～ 1.5L/min 0.2 ～ 2L/min	4	0 ～ 60	0.02 ～ 0.15	26	21	-	-
	气体	0.3 ～ 3L/min 0.5 ～ 5L/min 0.7 ～ 7L/min 1 ～ 10L/min 1.5 ～ 15L/min				29	30
TZLM-01-Q2	气体	16 ～ 160L/h 25 ～ 250L/h 40 ～ 400L/h 60 ～ 600L/h 100 ～ 1000L/h	2.5		0.03 ～ 0.25	36	43.5	171	180
		160 ～ 1600L/h 250 ～ 2500L/h			0.05 ～ 0.25	43		224	253
TZLM-01-Y1	液体	2.5 ～ 25ml/min 6 ～ 60ml/min	4		0.03 ～ 0.15	26	21	-	-
TZLM-01-Y2		1 ～ 10L/h 1.6 ～ 16L/h 2.5 ～ 25L/h 4 ～ 40L/h 6 ～ 60L/h	2.5		0.03 ～ 0.25	36	43.5	171	180
		10 ～ 100L/h 16 ～ 160L/h				43		244	253

3. 外形及安装尺寸见下图和表 1

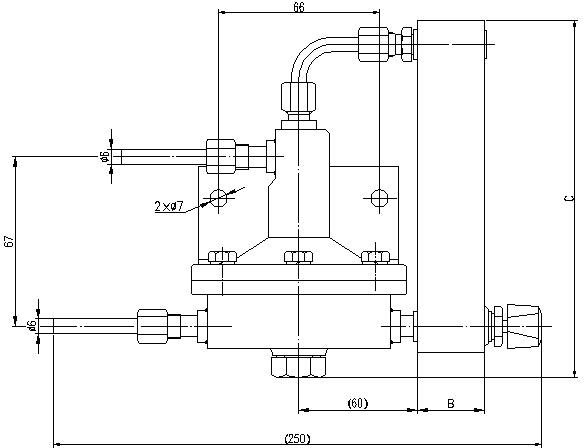

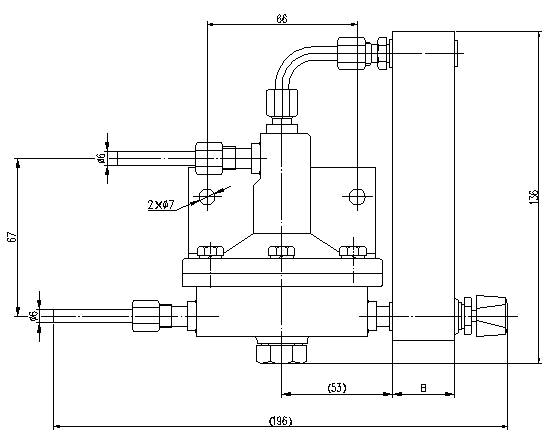

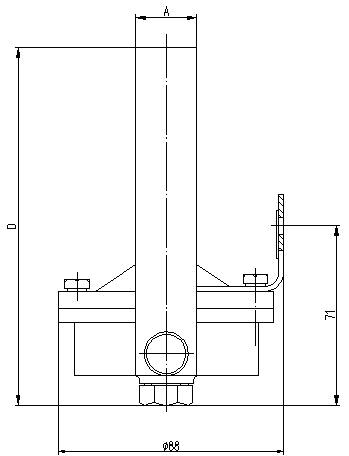

TZLM-01-Q1 TZLM-01-Y1自立式流量调节器外形图

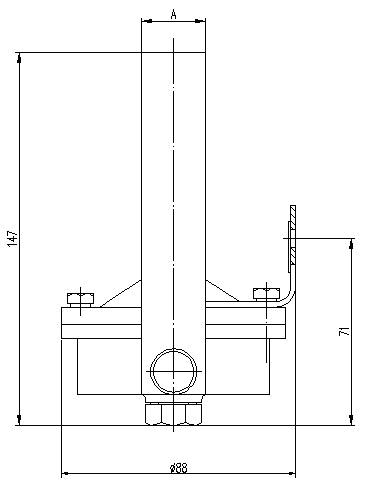

TZLM-01-Q2 TZLM-01-Y2自立式流量调节器外形图
