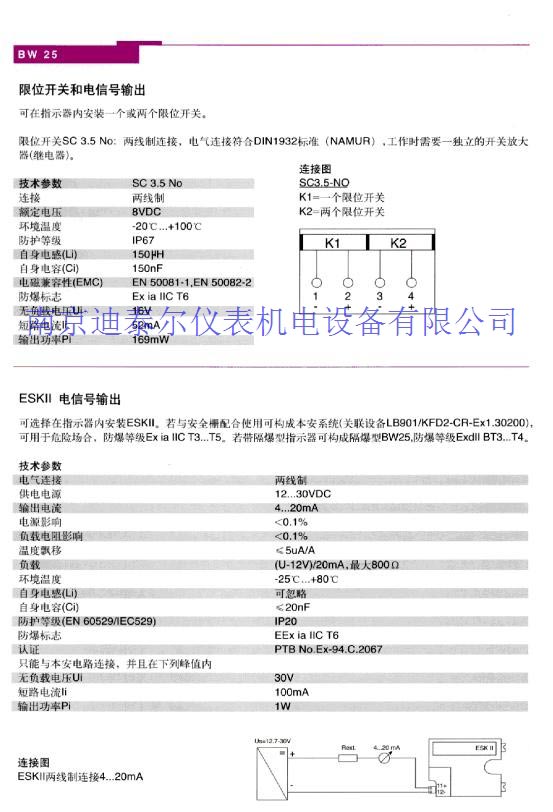

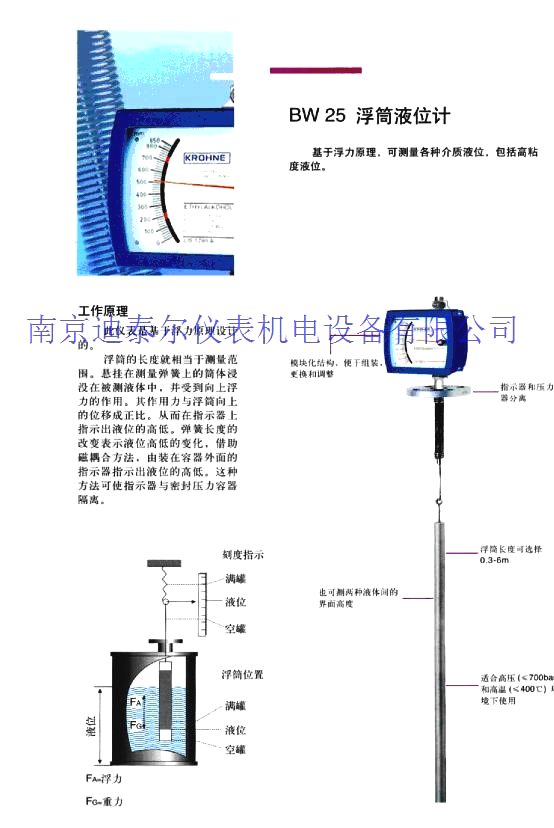

●概述BW25浮筒液位计专用于测量压力容器内液位，特别适合在高压、高温条件下使用，现场指示器、电动变送器或气动变送器以及发出限位信号开关均可以安装在指示器壳体内。产品适用于石油、化工、电力等行业各类过程容器的液位界位测量。●结构原理浮筒液位计的工作原理是基于位移测量原理，悬挂在测量弹簧上的位移筒体沉浸在被测液体中，并受到阿基米德向上浮力作用，其作用力与排开液体质量成正比。根据液位高低，筒体浸入深度不同，向上浮力发生变化，测量弹簧将要作相应延伸。弹簧长度的改变表示液位高度的变化，弹簧长度是借助磁耦合方法，由装在容器外面作为显示用的测量机构进行转换。这种传输方法可使测量和显示系统与密封压力容器隔离。现场显示勿须附加电源就能醒目指示；且能用电动或气动信号传输被测值，并可发生限位电信号。由于筒体不但受到液体向上浮力，也受液体上方气体浮力作用，为了保证测量精度，气体和液体之间的密度差不应少于 ，同时，容器内的压力和温度也应该是预知的。BW25浮筒液位计还可用测量两种不同液体之间的界位高度，这两种液体不可相互混合，在测量界位时，浮筒体必须全部沉没在液体中。

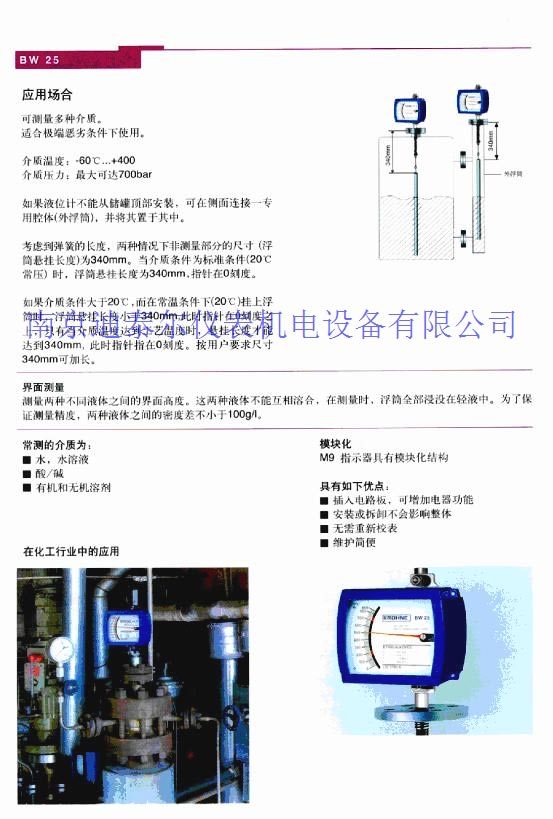

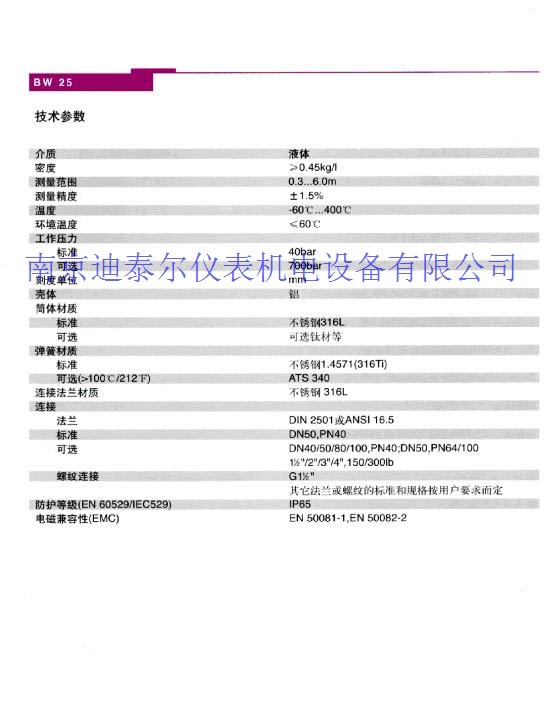

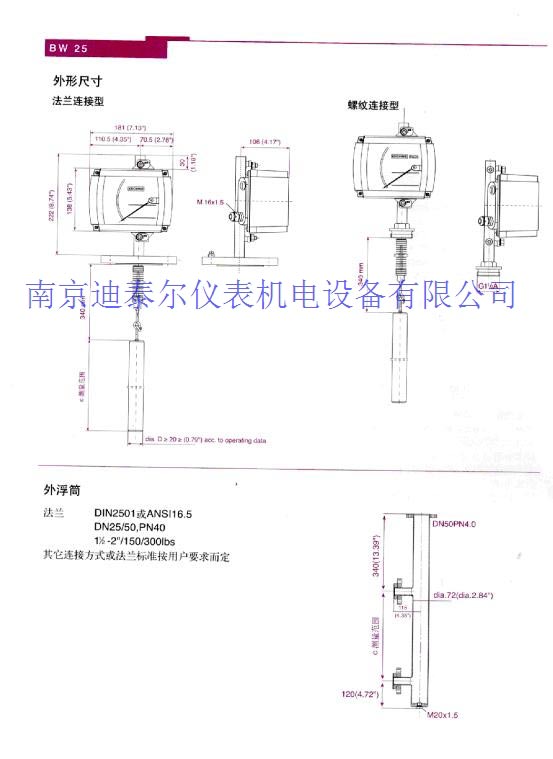

介质密度：0.45～3.00 。内浮筒：JB/T82.2-94PN4.0 DN50（凸）。外浮筒：JB/T82.2-94PN4.0 DN40(凸)；或按用户所需。提示当介质密度 ，且测量范围 时，因浮力需要，须增大浮筒直径，因而法兰口径亦需相应增大。请按下列公式计算，求得法兰口径，在订货时须由用户注明。式中：γ-密度或密度差；L-测量范围；R-浮筒半径。当L>500mm且γ>0.5时，均可选用标准型DN50口径法兰。小于DN50口径的法兰均按DN50制造。材质：指示器壳体：压铸锌铝合金粉末喷涂；浮筒： 不锈钢1Cr18Ni9Ti；不锈钢1.4571（特殊型用钛）；弹簧： 不锈钢1.4571或ATS340，视使用温度而定；护管： 不锈钢1.4571或1Cr18Ni9Ti（ ）；铅直度： ≤10°
